孔的尺寸可以分為3個參數：

• 標稱值 (理論上的精確值)
• 公差寬度 (按照ISO命名的IT)
• 公差位置 (按照ISO用大寫字母命名)

D_max減去D_min是公差寬度，也叫做IT。

刀具寬度 直徑范圍，D (mm) D>3-6 D>6-10 D>10-18 D>18-30 D>30-50 D>50-80 D>80-120 D>120-180 D>180-250 IT5 0.005 0.006 0.008 0.009 0.011 0.013 0.015 0.018 0.020 IT6 0.008 0.009 0.011 0.013 0.016 0.019 0.022 0.025 0.029 IT7 0.012 0.015 0.018 0.021 0.025 0.030 0.035 0.040 0.046 IT8 0.018 0.022 0.027 0.033 0.039 0.046 0.054 0.063 0.072 IT9 0.030 0.036 0.043 0.052 0.062 0.074 0.087 0.100 0.115 IT10 0.048 0.058 0.070 0.084 0.100 0.120 0.140 0.160 0.185 IT11 0.075 0.090 0.110 0.130 0.160 0.190 0.220 0.250 0.290 IT12 0.120 0.150 0.180 0.210 0.250 0.300 0.350 0.400 0.460 IT13 0.180 0.220 0.270 0.330 0.390 0.460 0.540 0.630 0.720		示例
		軸承
		用無槽絲錐加工螺紋孔
		常規絲錐孔

刀具寬度 直徑范圍，D (in) D > 0.118-0.236 D > 0.236-0.394 D > 0.394-0.709 D > 0.709-1.181 D > 1.181-1.969 D > 1.969-3.150 D > 3.150-4.724 D > 4.724-7.087 D > 7.087-9.843 IT5 0.0005 0.0002 0.0003 0.0004 0.0004 0.0005 0.0006 0.0007 0.0008 IT6 0.0003 0.0004 0.0004 0.0005 0.0006 0.0007 0.0009 0.0010 0.0011 IT7 0.0005 0.0006 0.0007 0.0008 0.0010 0.0012 0.0014 0.0016 0.0018 IT8 0.0007 0.0009 0.0011 0.0013 0.0015 0.0018 0.0021 0.0025 0.0028 IT9 0.0012 0.0014 0.0017 0.0020 0.0024 0.0029 0.0034 0.0039 0.0045 IT10 0.0019 0.0023 0.0028 0.0033 0.0039 0.0047 0.0055 0.0063 0.0073 IT11 0.0030 0.0035 0.0043 0.0051 0.0063 0.0075 0.0087 0.0098 0.0114 IT12 0.0047 0.0059 0.0071 0.0083 0.0098 0.0118 0.0138 0.0157 0.0181 IT13 0.0071 0.0087 0.0106 0.0129 0.0154 0.0181 0.0213 0.0248 0.0283		示例
		軸承
		用無槽絲錐加工螺紋孔
		常規絲錐孔

• IT數值越小，公差越緊。
• 同一IT級別的公差隨直徑的增大而增大。

標稱值

示例：

標稱值：15.00 mm

公差寬度：0.07 mm (IT 10，按照ISO)

位置：0以上 (H，按照ISO)

孔和軸公差

孔公差通常與和孔配合的軸的公差有關。

示例：

軸 直徑20 mm (0.787英寸) h7		孔 直徑20 mm (0.787英寸) h7

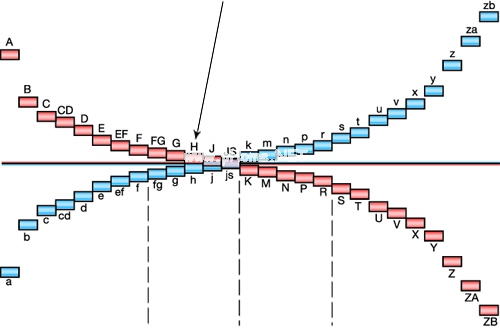

軸的公差位置以相應孔公差的小寫字母命名。下面是完整的公差位置圖：

	最常見
大于軸 的孔		大于軸 的孔

運動 (軸承)		夾住(=不運動（固定接合處)
